Для защиты систем питьевого водоснабжения от превышения допустимого давления во время цикла нагрева.
- 22 с х 22 с х 28 с (с=компрессионное соединение)
- 22 w х 22 w х 28 с (c=компрессионное соединение), (w=паяное соединение).
#PROP_TITLE#
—
#PROP_VALUE#

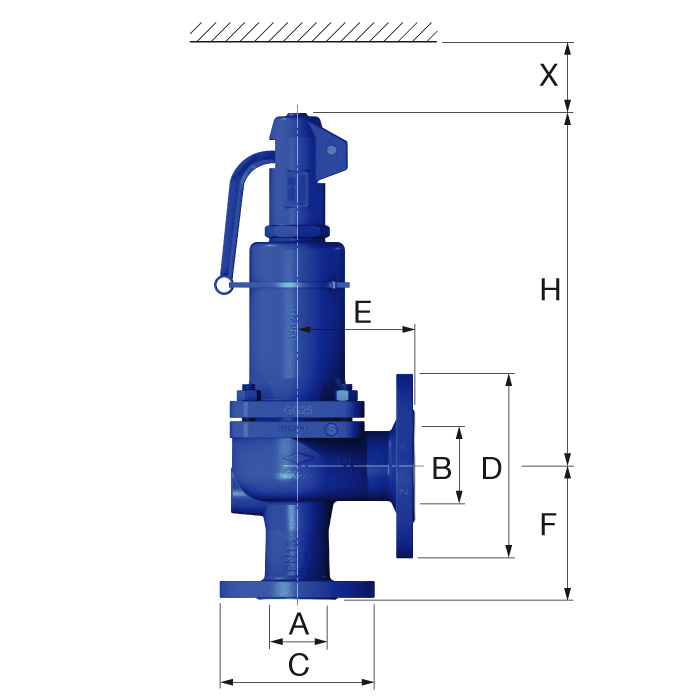

| Тип | Соединение | Размеры |
Вес [кг] |
||||||
|
А [DN |
В [DN |
C [mm] |
D [mm] |
E [mm] |
F [mm |
H [mm] |
X [mm] |
||
| Полноходовой предохранительный клапан 20 | 20 | 32 | 105 | 140 | 85 | 95 | 270 | 150 | 8,5 |
| Полноходовой предохранительный клапан 25 | 25 | 40 | 115 | 150 | 100 | 105 | 280 | 150 | 9,5 |
| Полноходовой предохранительный клапан 32 | 32 | 50 | 140 | 165 | 110 | 115 | 330 | 200 | 13,5 |
| Полноходовой предохранительный клапан 40 | 40 | 65 | 150 | 185 | 115 | 140 | 390 | 250 | 20 |
| Полноходовой предохранительный клапан 50 | 50 | 80 | 165 | 200 | 120 | 150 | 135 | 300 | 26 |
| Полноходовой предохранительный клапан 65 | 65 | 100 | 185 | 220 | 140 | 170 | 545 | 350 | 39 |
| Полноходовой предохранительный клапан 80 | 80 | 125 | 200 | 250 | 160 | 195 | 610 | 400 | 53 |
| Полноходовой предохранительный клапан 100 | 100 | 150 | 220 | 285 | 180 | 220 | 690 | 500 | 82 |
| Полноходовой предохранительный клапан 125 | 125 | 200 | 250 | 340 | 200 | 250 | 845 | 500 | 125 |
| Полноходовой предохранительный клапан 150 | 150 | 200 | 285 | 405 | 225 | 285 | 890 | 500 | 165 |
