Оголовок ОСПБ 133-160 служит для герметизации устья скважины. Подбирается в зависимости от наружного диаметра обсадной трубы (диапазон — от 110 до 160 мм) и диаметра полиэтиленовой напорной трубы (на выбор: 25, 32 или 40 мм).

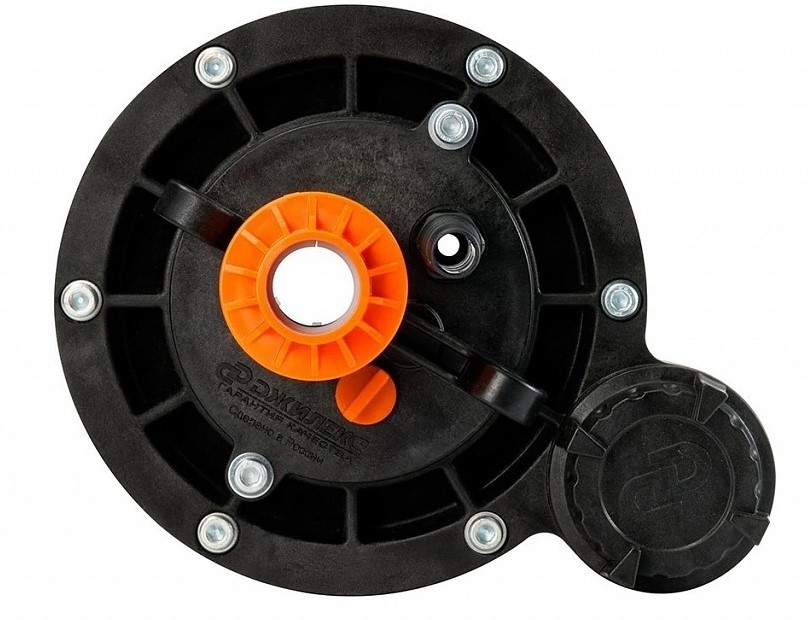

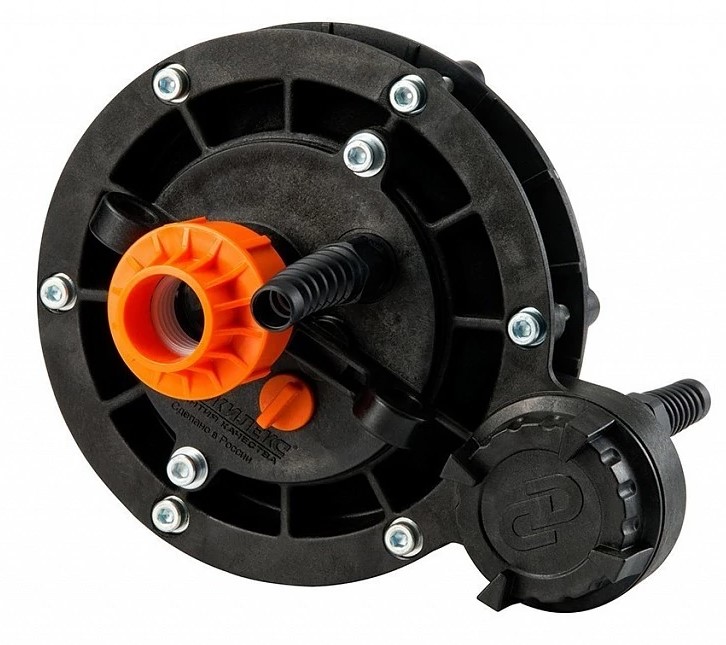

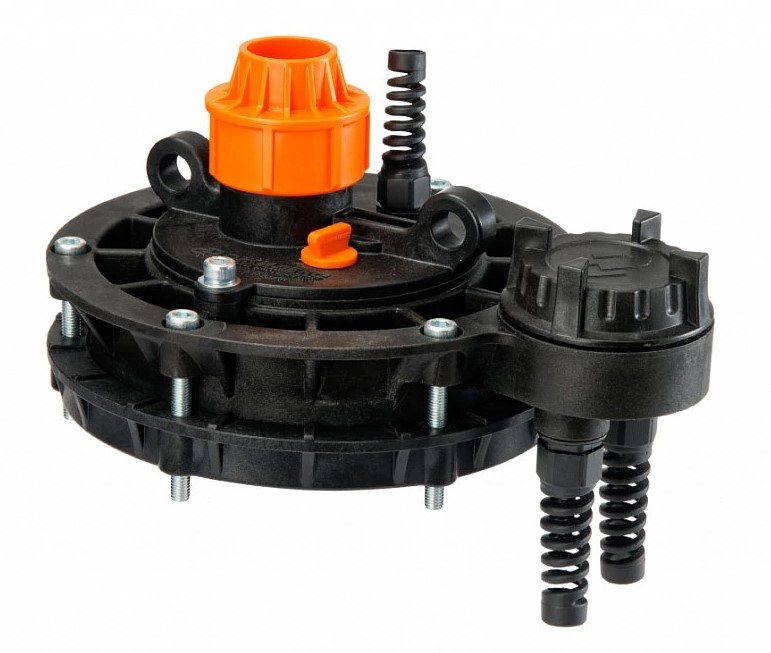

Оголовок ОСПБ 133-160
#PROP_TITLE#
—
#PROP_VALUE#
Технические характеристики:
| МОДЕЛЬ |
ОСПБ 133-160/25 |
ОСПБ 133-160/32 |

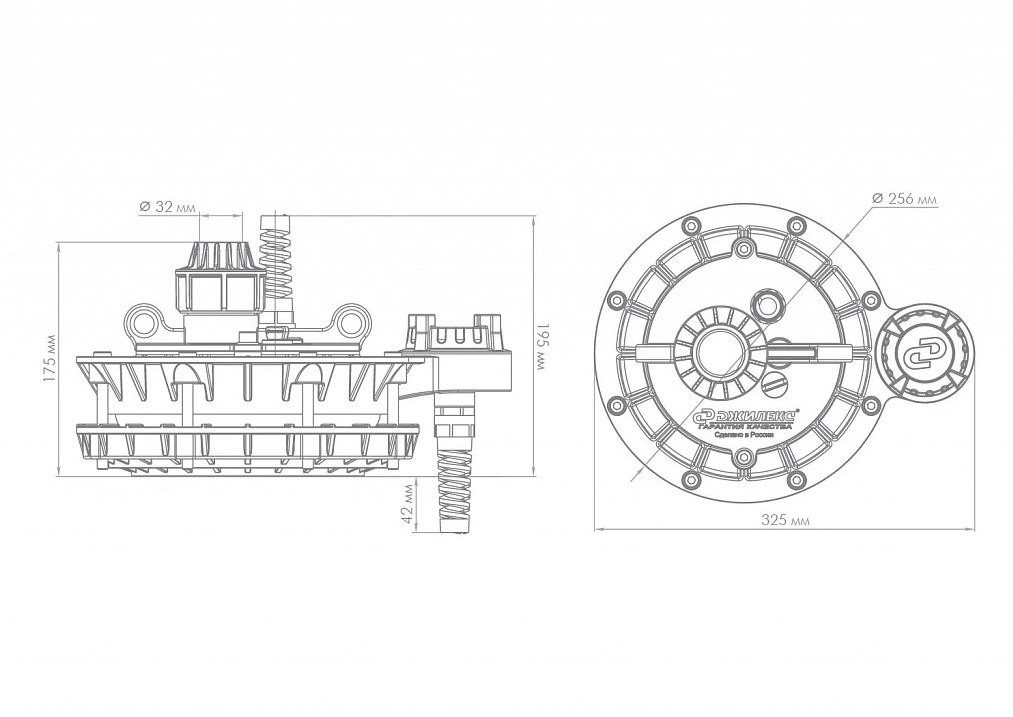

| Габариты, мм | 325х256х195 | 325х256х195 |
| Материал | инженерный пластик | инженерный пластик |
| Допустимый внешний диаметр обсадной трубы, мм | 133-160 | 133-160 |
| Наружный диаметр напорной трубы, мм | 25 | 32 |
| Температура перекачиваемой воды, °С | от +1 до +35 | от +1 до +35 |
| Присоединительный размер, дюйм | 1 | 1 |
Как провести монтаж оголовка?
Монтаж не требует сварочных работ, так как герметизация выполняется с помощью уплотнения обсадной трубы. При этом происходит затягивание болтов, сжимающих резиновое кольцо между крышкой и прижимным фланцем.
Этапы монтажа:
- Обрезается обсадная труба перпендикулярно оси до нужного размера.
- Устраняются заусенцы в месте среза, зачищается кромка, края грунтуются и покрываются антикоррозионной краской.
- Насос подготавливается к погружению согласно инструкции по эксплуатации, к нему прикрепляется трос нужной длины.
- Трубопровод, трос и кабель стягиваются пластиковыми хомутами через 2–3 метра.

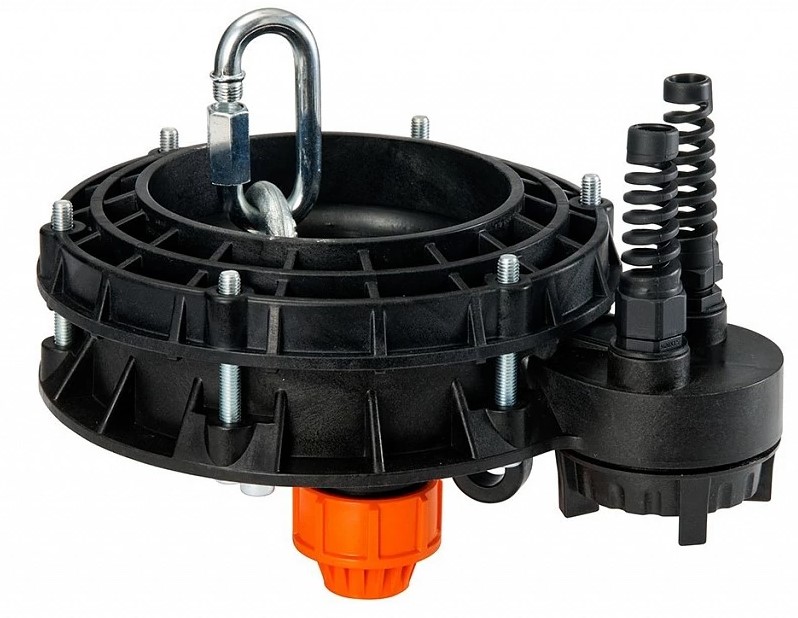

- Свободный конец троса прикрепляется к карабину оголовка, через его крышку продеваются напорная пластиковая труба и кабель. Карабин цепляется за нижний рым-болт.
- На обсадную трубу надевается резиновое кольцо и фланец.
- Насос погружается в скважину, крышка оголовка устанавливается на обсадную трубу.
- Уплотнитель подтягивается к крышке и поджимается снизу фланцем, происходит стяжка болтами фланца и крышки.
- Напорная труба фиксируется цанговым зажимом.
- Во избежание провисания кабеля он подтягивается и зажимается гермовводом.
