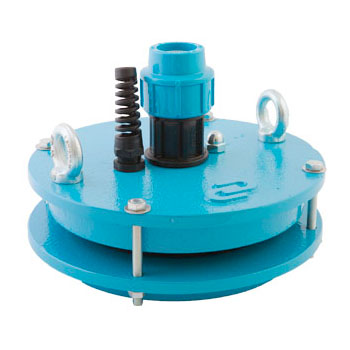

Оголовок ОС 107-127

Система «Краб» - комплексное решение автоматизации, содержащее в себе необходимый набор элементов системы водоснабжения в одном продукте.

Особенности:

Допустимая температура воды в системах водоснабжения - не более 35 градусов.

Объем воды в гидроаккумуляторе составляет около 50% от общего объема гидроаккумулятора.

Система «Краб» может быть установлена с погружными насосами «Водомет» и поверхностными насосами «Джамбо».

Состав системы «Краб»:

гидроаккумулятор на 24 литра со сменной мембраной и воздушным клапаном,

манометр,

пластиковый корпус с местом крепления гидроаккумулятора и наружной резьбой крепления гайки колбы,

встроенный шаровой кран,

обратный клапан,

реле давления на лицевой стороне,

календарь замены фильтра,

резьбовая заглушка для сброса воды из корпуса фильтра,

корпус для картриджного фильтра SLIM LINE,

картридж ВП/ПП,

ключ колбы фильтра,

вилка, розетка,

кронштейн со стальным хомутом для крепления системы «Краб» к вертикальной поверхности.

Характеристика:

МОДЕЛЬ	ОС 107-127/32
Материал	чугун
Допустимый внешний диаметр обсадной трубы, мм	107-127
Наружный диаметр напорной трубы, мм	32
Проходной диаметр кабеля, мм	8-13

Как провести монтаж оголовка?

Монтаж не требует сварочных работ, так как герметизация выполняется с помощью уплотнения обсадной трубы. При этом происходит затягивание болтов, сжимающих резиновое кольцо между крышкой и прижимным фланцем.

Этапы монтажа:

Обрезается обсадная труба перпендикулярно оси до нужного размера.
Устраняются заусенцы в месте среза, зачищается кромка, края грунтуются и покрываются антикоррозионной краской.
Насос подготавливается к погружению согласно инструкции по эксплуатации, к нему прикрепляется трос нужной длины.
Трубопровод, трос и кабель стягиваются пластиковыми хомутами через 2–3 метра.
Свободный конец троса прикрепляется к карабину оголовка, через его крышку продеваются напорная пластиковая труба и кабель. Карабин цепляется за нижний рым-болт.
На обсадную трубу надевается резиновое кольцо и фланец.
Насос погружается в скважину, крышка оголовка устанавливается на обсадную трубу.
Уплотнитель подтягивается к крышке и поджимается снизу фланцем, происходит стяжка болтами фланца и крышки.
Напорная труба фиксируется цанговым зажимом.
Во избежание провисания кабеля он подтягивается и зажимается гермовводом.
