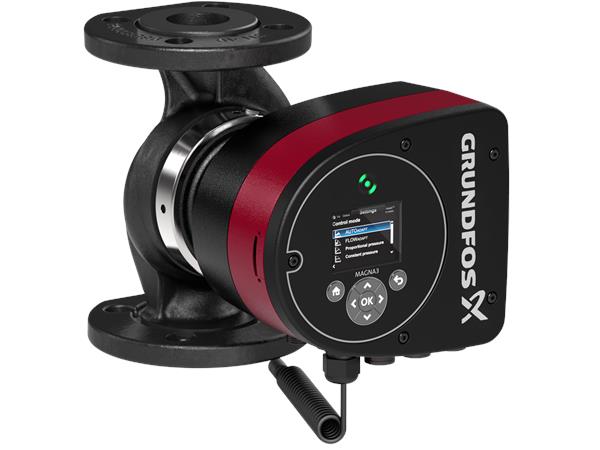

MAGNA3 – однофазный насос, отличающийся тем, что контроллер и панель управления встроены в блок управления. Насос оснащён встроенным датчиком температуры и перепада давления. Корпус насоса может быть выполнен из чугуна или из нержавеющей стали. Гильза ротора из композитного материала, усиленного углеродным волокном, опорный диск подшипника и кожух ротора изготовлены из нержавеющей стали, а корпус статора изготовлен из алюминия. Насос оснащен 4-полюсным синхронным двигателем с постоянными магнитами (двигатель PM). Этот тип двигателя характеризуется более высокой эффективностью, чем обычный асинхронный короткозамкнутый двигатель. Скорость насоса регулируется встроенным преобразователем частоты.
Насос для системы отопления
Технические характеристики:
#PROP_TITLE#
—
#PROP_VALUE#
Модельный ряд:
| Тип насоса | Монтажная длина, мм | Резьбовое трубное соединение | |||||
| Одинарный | Сдвоенный | PN 10 (чугун) | PN 16 (чугун) | PN 10 (нерж.сталь) | |||
| MAGNA3 25-40(N) | 180 | * | * | * | |||
| MAGNA3 25-60(N) | 180 | * | * | * | |||
| MAGNA3 25-80(N) | 180 | * | * | * | |||
| MAGNA3 25-100(N) | 180 | * | * | * | |||
| MAGNA3 25-120(N) | 180 | * | * | * | |||
| MAGNA3 32-40(N) | MAGNA3 D 32-40 | 180 | * | * | * | ||
| MAGNA3 32-60(N) | MAGNA3 D 32-60 | 180 | * | * | * | ||
| MAGNA3 32-80(N) | MAGNA3 D 32-80 | 180 | * | * | * | ||
| MAGNA3 32-100(N) | MAGNA3 D 32-100 | 180 | * | * | * | ||
| MAGNA3 32-120(N) | 180 | * | * | * | |||
| Тип насоса | Монтажная длина, мм | Фланцевое соединение | |||||
| Одинарный | Сдвоенный | PN 6 (чугун) | PN 10 (чугун) | PN 6/10 (чугун) | PN 16 (чугун) | PN 6/10 (нерж.сталь) | |
| MAGNA3 32-40F(N) | MAGNA3 D 32-40F | 220 | * | * | * | ||
| MAGNA3 32-60F(N) | MAGNA3 D 32-60F | 220 | * | * | * | ||
| MAGNA3 32-80F(N) | MAGNA3 D 32-80F | 220 | * | * | * | ||
| MAGNA3 32-100F(N) | MAGNA3 D 32-100F | 220 | * | * | * | ||
| MAGNA3 32-120F(N) | MAGNA3 D 32-120F | 220 | * | * | * | ||
| MAGNA3 40-40F(N) | MAGNA3 D 40-40F | 220 | * | * | * | ||
| MAGNA3 40-60F(N) | MAGNA3 D 40-60F | 220 | * | * | * | ||
| MAGNA3 40-80F (N) | MAGNA3 D 40-80F | 220 | * | * | * | ||
| MAGNA3 40-100F(N) | MAGNA3 D 40-100F | 220 | * | * | * | ||
| MAGNA3 40-120F(N) | MAGNA3 D 40-120F | 250 | * | * | * | ||
| MAGNA3 40-150F(N) | MAGNA3 D 40-150F | 250 | * | * | * | ||
| MAGNA3 40-180F(N) | MAGNA3 D 40-180F | 250 | * | * | * | ||
| MAGNA3 50-40F(N) | MAGNA3 D 50-40F | 240 | * | * | * | ||
| MAGNA3 50-60F(N) | MAGNA3 D 50-60F | 240 | * | * | * | ||
| MAGNA3 50-80F(N) | MAGNA3 D 50-80F | 240 | * | * | * | ||
| MAGNA3 50-100F(N) | MAGNA3 D 50-100F | 280 | * | * | * | ||
| MAGNA3 50-120F(N) | MAGNA3 D 50-120F | 280 | * | * | * | ||
| MAGNA3 50-150F(N) | MAGNA3 D 50-150F | 280 | * | * | * | ||
| MAGNA3 50-180F(N) | MAGNA3 D 50-180F | 280 | * | * | * | ||
| MAGNA3 65-40F(N) | MAGNA3 D 65-40F | 340 | * | * | * | ||
| MAGNA3 65-60F(N) | MAGNA3 D 65-60F | 340 | * | * | * | ||
| MAGNA3 65-80F(N) | MAGNA3 D 65-80F | 340 | * | * | * | ||
| MAGNA3 65-100F(N) | MAGNA3 D 65-100F | 340 | * | * | * | ||
| MAGNA3 65-120F(N) | MAGNA3 D 65-120F | 340 | * | * | * | ||
| MAGNA3 65-150F(N) | MAGNA3 D 65-150F | 340 | * | * | * | ||
| MAGNA3 80-40F | MAGNA3 D 80-40F | 360 | * | * | * | ||
| MAGNA3 80-60F | MAGNA3 D 80-60F | 360 | * | * | * | ||
| MAGNA3 80-80F | MAGNA3 D 80-80F | 360 | * | * | * | ||
| MAGNA3 80-100F | MAGNA3 D 80-100F | 360 | * | * | * | ||
| MAGNA3 80-120F | MAGNA3 D 80-120F | 360 | * | * | * | ||
| MAGNA3 100-40F | MAGNA3 D 100-40F | 450 | * | * | * | ||
| MAGNA3 100-60F | MAGNA3 D 100-60F | 450 | * | * | * | ||
| MAGNA3 100-80F | MAGNA3 D 100-80F | 450 | * | * | * | ||
| MAGNA3 100-100F | MAGNA3 D 100-100F | 450 | * | * | * | ||
| MAGNA3 100-120F | MAGNA3 D 100-120F | 450 | * | * | * | ||
Конструкция.
Циркуляционные насосы Grundfos MAGNA3 - очевидный выбор для практически любого объекта строительства или реконструкции. Энергосберегающие насосы MAGNA3 D является идеальным решением для инженеров и специалистов, создающих высокоэффективные системы отопления и охлаждения для зданий. Благодаря герметично изолированному ротору, техническое обслуживание насосов не требуется, насос и двигатель составляют единый блок без торцевого уплотнения вала. В качестве смазки для подшипников используется перекачиваемая жидкость. Беспроводное подключение к приложению Grundfos Go Remote для контроля состояния насосов и формирования отчёта. Коммуникация осуществляется с помощью модулей CIM на базе промышленных протоколов, а также через аналоговые и цифровые входы и настраиваемые реле. Интеллектуальные функции AUTOADAPT и FLOWADAPT выбирают оптимальные настройки системы, гарантируя, что оборудование работает наиболее эффективным образом. MAGNA3 D – отличный выбор для систем отопления и охлаждения, включая:Установка циркуляционного насоса MAGNA3
Преимущества насоса MAGNA3
