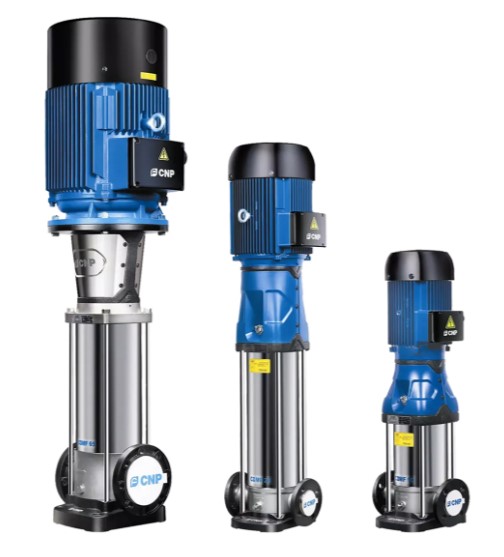

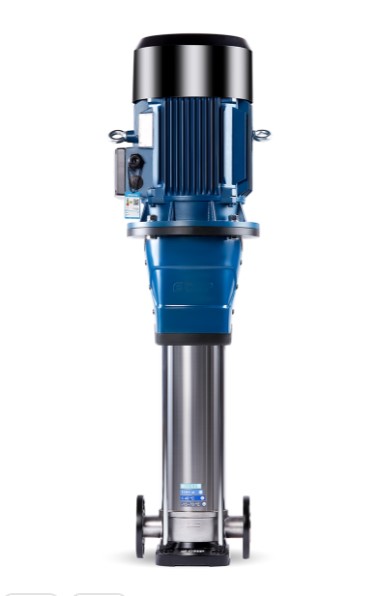

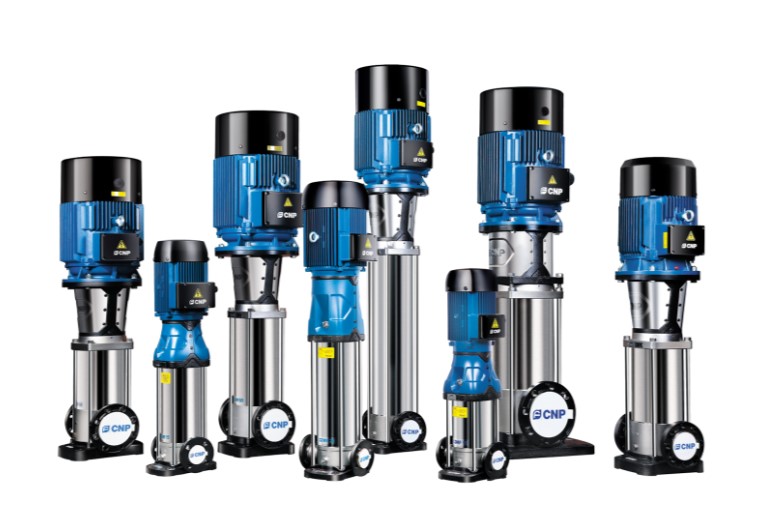

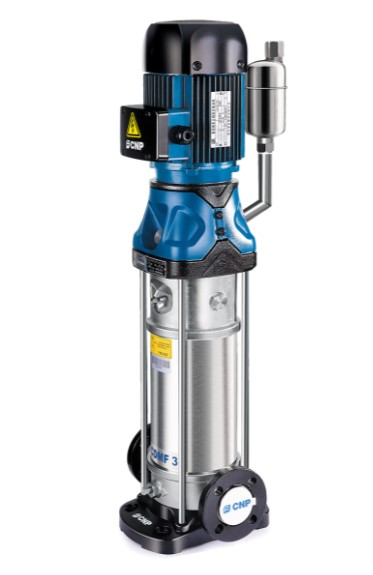

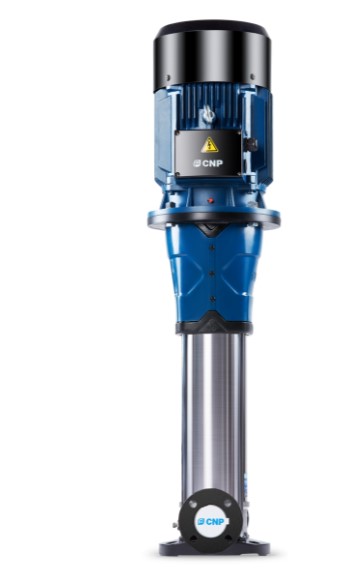

Серия насосов CDM представляет собой превосходное сочетание качества и высокой производительности – усовершенствованная проточная секция, высокоэффективный электродвигатель IE3, переработанная конструкция и обновленный внешний вид.
Вертикальные многоступенчатые насосы купить в Минске
Условия эксплуатации:
Конструкция насосной части агрегата состоит из секций, включающих рабочие колеса и диффузоры (направляющие аппараты), которые установлены последовательно. Внешний цилиндрический корпус выполняет функцию отводящего устройства и фиксируется между основанием и головной частью с помощью стяжных шпилек. Уплотнение этого элемента достигается за счет установки уплотнительного кольца круглого сечения.
Рабочие колеса для малых типоразмеров изготавливаются методом штамповки и сварки, в то время как для больших типоразмеров применяется литье. Соединение валов осуществляется с помощью муфты, доступ к которой можно получить, сняв защитный кожух. Конструкция насосного агрегата обеспечивает простоту ремонта и обслуживания.
Основные элементы насосной части включают рабочие колеса (изготовленные методом штамповки и сварки для небольших и литьем для крупных типоразмеров), диффузоры, обеспечивающие переход жидкости между ступенями, вал насосной части, основание с всасывающим и напорным патрубками типа «in-line», головную часть и торцевое уплотнение. Ступени, состоящие из диффузоров и рабочих колес, размещаются в цилиндрическом корпусе, который зажат между головной частью и основанием при помощи стяжных шпилек.
Проточная часть насосов выполнена из нержавеющей стали (AISI304 или AISI316L), а основание с напорным и всасывающим патрубками может быть изготовлено как из нержавеющей стали, так и из чугуна (ASTM25B). Более подробная информация о материальном исполнении отдельных компонентов представлена в каталоге.
Электродвигатель
В качестве привода в насосах серии CDM/CDMF используется асинхронный электродвигатель класса энергоэффективности IE3 (IE2 по запросу) типа TEFC (полностью закрытый электродвигатель с вентиляторным охлаждением). Стандартное напряжение 50 Гц: 1х220 В; 3x220/380 В; 3x380 В. До 7,5 кВт используются электродвигатели в исполнении B14 (без лап с малым фланцем); свыше 7,5 кВт – в исполнении B5 (без лап с большим фланцем).
Применение:
Вертикальные многоступенчатые насосы купить в Минске
МАРКИРОВКА:
