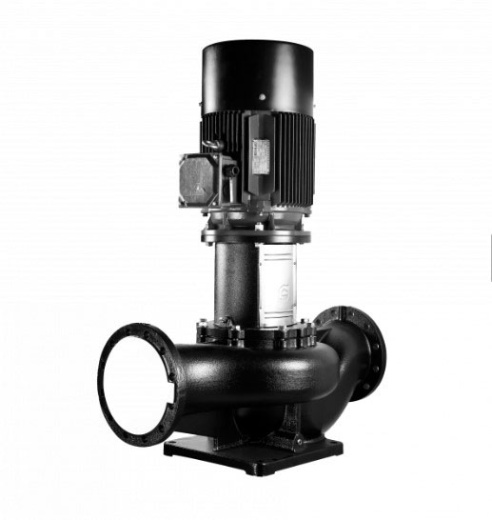

Циркуляционный насос с сухим ротором TD

Насосы серии TD это вертикальные одноступенчатые циркуляционные насосы с патрубками типа "in-line". Насосы спроектированы таким образом, чтобы их можно было снять с трубопровода без разборки элементов системы.

Температура перекачиваемой среды -15°С ~ +110°С (по запросу до 130°С).

Применение:

В системах пожаротушения и повышения давления.

Системы циркуляции кондиционирования.

Контуры циркуляции технологического охлаждения.

Подкачивающие насосные станции систем центрального отопления.

Центральные тепловые пункты.

Циркуляционные контуры котельных.

Вертикальный одноступенчатый циркуляционный насос купить

Характеристики:
Диапазон подач 4 м³/ч ~ 1200 м³/ч

Напор 4,5 м ~ 86 м

Мощность 0,37 ~ 110 кВт

Температура перекачиваемой среды -15°С ~ +110°С (по запросу до 130°С)

Максимальное рабочее давление до 12 бар (по запросу до 16 бар)

Условия эксплуатации:

Насосы предназначены для перекачивания чистых, не взрывоопасных жидкостей, не содержащих абразивных, твердых или волокнистых включений. Не агрессивных к применяемым в конструкции насосов материалам.

Температура окружающей среды: не более +40ºС

Конструкция этих насосов с «сухим» ротором делает их менее чувствительными к включениям в перекачиваемой среде по сравнению с подобными насосами с «мокрым» ротором.

Высота над уровнем моря: не более 1 000 м.

Конструкция.

Насосный агрегат состоит из проточной части и вертикального асинхронного электродвигателя.

Связь между валом двигателя и проточной частью может быть выполнена различными способами, в зависимости от размеров устройства: для моделей TD32-TD150 используется удлиненный вал проточной части, а для TD200-350 — соединение через муфту. Всасывающие и напорные патрубки находятся на одной оси и на одинаковой высоте относительно основания насоса ("in-line"), что позволяет проводить обслуживание без полной разборки гидравлической системы.

Основные компоненты проточной части включают рабочее колесо закрытого типа, изготовленное методом литья (может быть выполнено из чугуна или нержавеющей стали), корпус насоса (из чугуна), который включает в себя подводящее и отводящее устройство (спиральный отвод), вал из нержавеющей стали и торцевое уплотнение.

В насосах TD 200-350 используется картриджное торцевое уплотнение, что значительно облегчает обслуживание. Таким образом, даже для самых крупных насосов сервисные работы могут выполнять один человек.

МАРКИРОВКА:
