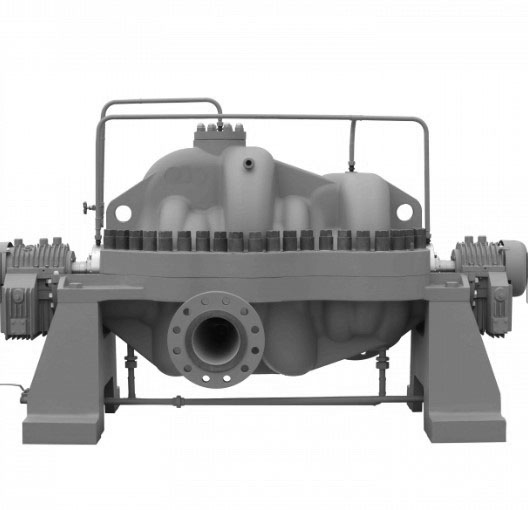

NDS — многоступенчатые насосные агрегаты высокого давления.
Многоступенчатый насос
Применение:
Основные параметры:
Условия эксплуатации:
Конструкция.
Агрегат состоит из электродвигателя и проточной части, смонтированных на общем рамном основании. Вал электродвигателя соединяется с валом проточной части при помощи муфты, огражденной специальным защитным кожухом. Проточная часть может быть выполнена в нескольких исполнениях:KY – две последовательно установленные центробежные ступени одностороннего всасывания;
KSY – последовательно установленные ступень двухстороннего всасывания и две ступени одностороннего всасывания;
KDY – многоступенчатый насос с более чем 3-мя ступенями.
A. Корпус:
- Корпус с осевым разъемом;
- Спиральные отводы и полуспиральные подводы для каждой ступени, что позволяет обеспечить полную разгрузку от радиальных сил в номинальном режиме работы для продления срока службы подшипников.
- Короткие переводные каналы между ступенями, которые уменьшают гидравлические потери и повышают общую эффективность;
- Шпилечные соединения для тяжелых условий, расположенные равномерно по всему стыку корпуса и крышки;
- Фланцы по стандарту ANSI B16.5 класса 900RF на всасывании и нагнетании (доступны другие исполнения).
В. Рабочие колеса и ротор
- Рабочие колеса изготовлены методом прецизионного литья, что позволяет добиться максимальной точности;
- Оппозицинное расположение ступеней для разгрузки значительного осевого усилия;
- Шпонки рабочих колес на валу располагаются в шахматном порядке для уменьшения вибраций и дисбаланса;
- Рабочее колесо двухстороннего всасывания в качестве первой ступени для улучшения кавитационных характеристик;
- Ротор в сборе может быть снят с агрегата без отсоединения от трубопровода;
- Ротор в сборе проходит динамическую балансировку в соответствии с требованиями API610.
С. Подшипники
- Масляная смазка;
- Воздушное или водяное охлаждение;
- Различные исполнения подшипниковых узлов доступны по требованию заказчика.
D. Уплотнение
- Доступно исполнение с сальниковым и механическим торцевым уплотнением;
- Посадочные места под уплотнения соответствуют API610 и позволяют устанавливать широкий спектр торцевых уплотнений картриджного типа;
- Система промывки уплотнений в соответствии с планами API682.
E. Вал
- Ступенчатый вал для упрощения сборки;
- Диаметр вала соответствует передаваемой нагрузке;
- Конусный вал NEMA для простоты снятия муфты.
