Горизонтальный насос SMA (А) /SMM

Агрегаты электронасосные серии SMA(A)несамовсасывающими консольными центробежными одноступенчатыми с горизонтальным расположением вала ротора, осевым всасывающим и радиальным напорным патрубками. Рабочие колеса гидравлически разгружены от осевой нагрузки.

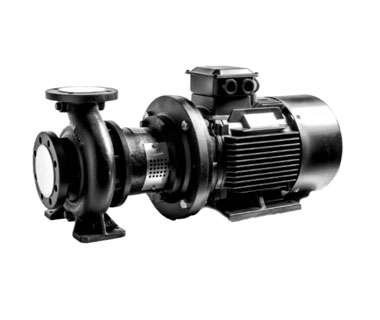

Консольно-моноблочные центробежные одноступенчатые насосы SMM

Применение:

Системы отопления.

Химическая промышленность.

Технологические системы.

Системы вентиляции и кондиционирования.

Противопожарные системы.

Водоснабжение и водоподготовка.

Системы ирригации

Основные параметры:

Диапазон подач до 1900 м³/ч.

Напор до 160 м.

Температура перекачиваемой среды от -15°C до +110°C (по запросу до +150°C).

Максимальное рабочее давление 16 бар.

Конструкция

Насосы серии SMM относятся к консольно-моноблочному типу. Их главная особенность заключается в том, что рабочее колесо и двигатель снимаются как единый узел, при этом корпус и трубопроводная обвязка остаются нетронутыми. Чтобы извлечь подшипниковый узел вместе с торцевым уплотнением и крыльчаткой, не требуется отсоединять корпус от рамы или труб. Рабочее колесо — закрытого типа с односторонним подводом жидкости. Оно фиксируется на валу при помощи шайбы и гайки. Благодаря увеличенному входному отверстию и продуманной геометрии колеса снижается риск кавитации, а работа насоса становится тише и стабильнее.

Насосы SMA(A) — это центробежные одноступенчатые агрегаты, где жидкость входит через осевой патрубок и выходит через радиальный. Электродвигатель соединяется с насосной частью через упругую муфту, и вся конструкция монтируется на общей фундаментной раме.

Для электронасосных агрегатов SMA(А) предусмотрены два типа высокоэффективных рабочих колес: Закрытого типа (С по ISO5199): Оптимальный выбор для перекачивания чистых сред без примесей. Обеспечивает максимальный коэффициент полезного действия. Полуоткрытого типа (M по ISO5199): Разработано для работы с сильно загрязненными жидкостями средней вязкости, где допускается наличие твердых частиц объемом до 3%. Конструктивные особенности насосов SMA, оснащенных полуоткрытым рабочим колесом: Используется только масляная система смазки подшипников. Со стороны привода установлен сдвоенный радиально-упорный подшипник (в базовой комплектации). В стандартной комплектации применяется одиночное торцевое уплотнение типа M7N.

Фланцы всасывающего и напорного патрубков соответствуют PN25 (25 бар) согласно EN1092-2.

МАРКИРОВКА:
